11.4.3 Установка

11.4.2. Установка

Установку проводите в следующей последовательности: - при установке используйте только новые болты, гайки и шайбы;

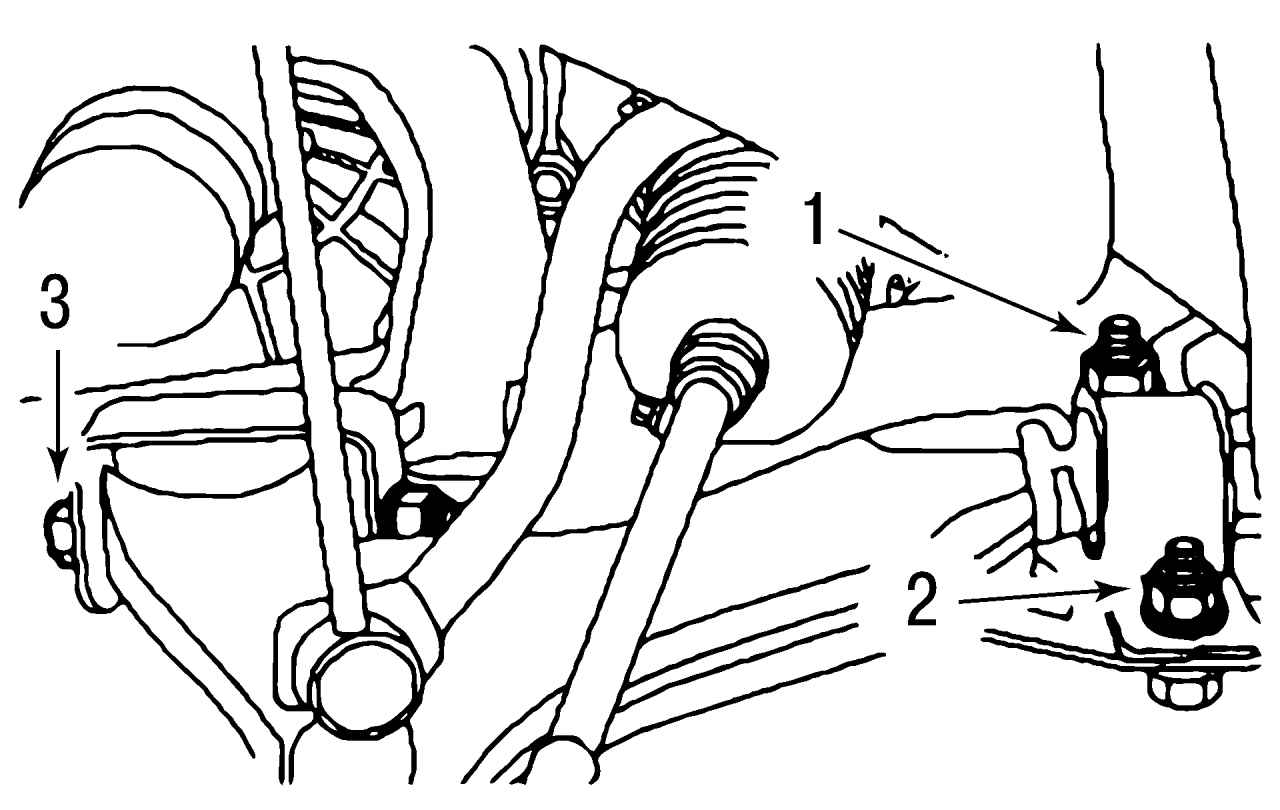

Рис. 244. Крепление поперечного рычага: 1, 2 — передние болты; 3 — нижний крепежный болт

- крепежные болты поперечного рычага затягивайте следующим образом: гайку 1 (рис. 244) предварительно затяните моментом 100 Н·м, а затем доверните на 60°, гайку 2 затяните моментом 120 Н·м, болт 3 предварительно затяните моментом 120 Н·м, после чего доверните на 90°. Затяжку болта 3 проверьте динамометрическим ключом, соответствует ли момент затяжки 170— 230 Н·м. - не забывайте о теплозащитном экране на поперечном рычаге;

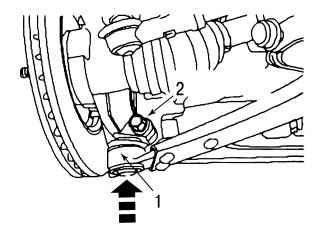

Рис. 245. Установка шаровой опоры: 1 — шаровая опора; 2 — болт

- установите шаровую опору 1 (рис. 245) и затяните болт 2 моментом 50 Н·м; - установите переднее колесо; - закончите установку в последовательности, обратной снятию.
