6.1.4 Оборудование по диагностике системы впрыска EEC-V

6.1.3. Оборудование по диагностике системы впрыска EEC-V


Место установки разъема DLC Рис. 201. Место установки разъема DLC:  1 – разъем DLC


Диагностический разъем (DLC) 1 (рис. 201) установлен в нижней области левой стойки, сзади внешней облицовки пола. Доступ к нему возможен при снятии декоративной заглушки.

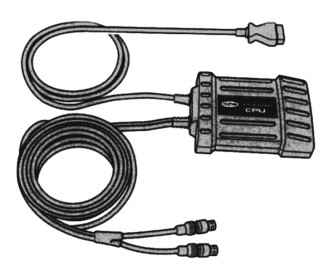

Процессор-переводчик СPU Рис. 202. Процессор-переводчик СPU


Процессор-переводчик (СPU) переводит компьютерный язык блока управления EEC-V на понятный для диагностического блока FDS-2000 язык (рис. 202).
