2.6.6 Радиальный зазор распределительного вала

2.6.5. Радиальный зазор распределительного вала

Перед измерением толкатели клапанов должны быть сняты, а посадочные места подшипников распределительного вала — сухими. Измерение зазора проводите в следующей последовательности:

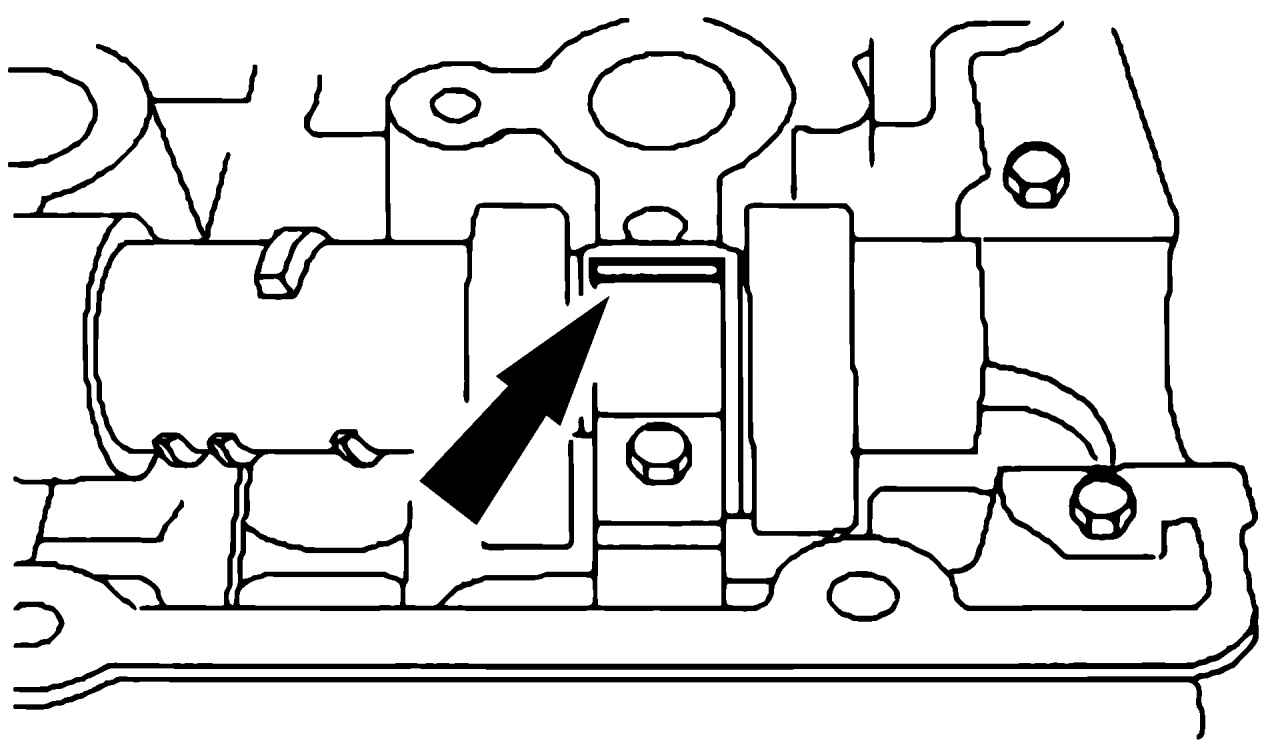

Рис. 158. Установка пластмассовой нити

- установите сухой распределительный вал в головку блока и расположите отрезок пластмассовой нити на шейке распределительного вала вдоль него (рис. 158); - установите крышку, соответствующую проверяемому подшипнику, и зятяните болты крепления крышки нужным моментом. При этом не допускается ударять по крышке и проворачивать вал; - отверните болты крепления крышки и снимите ее;

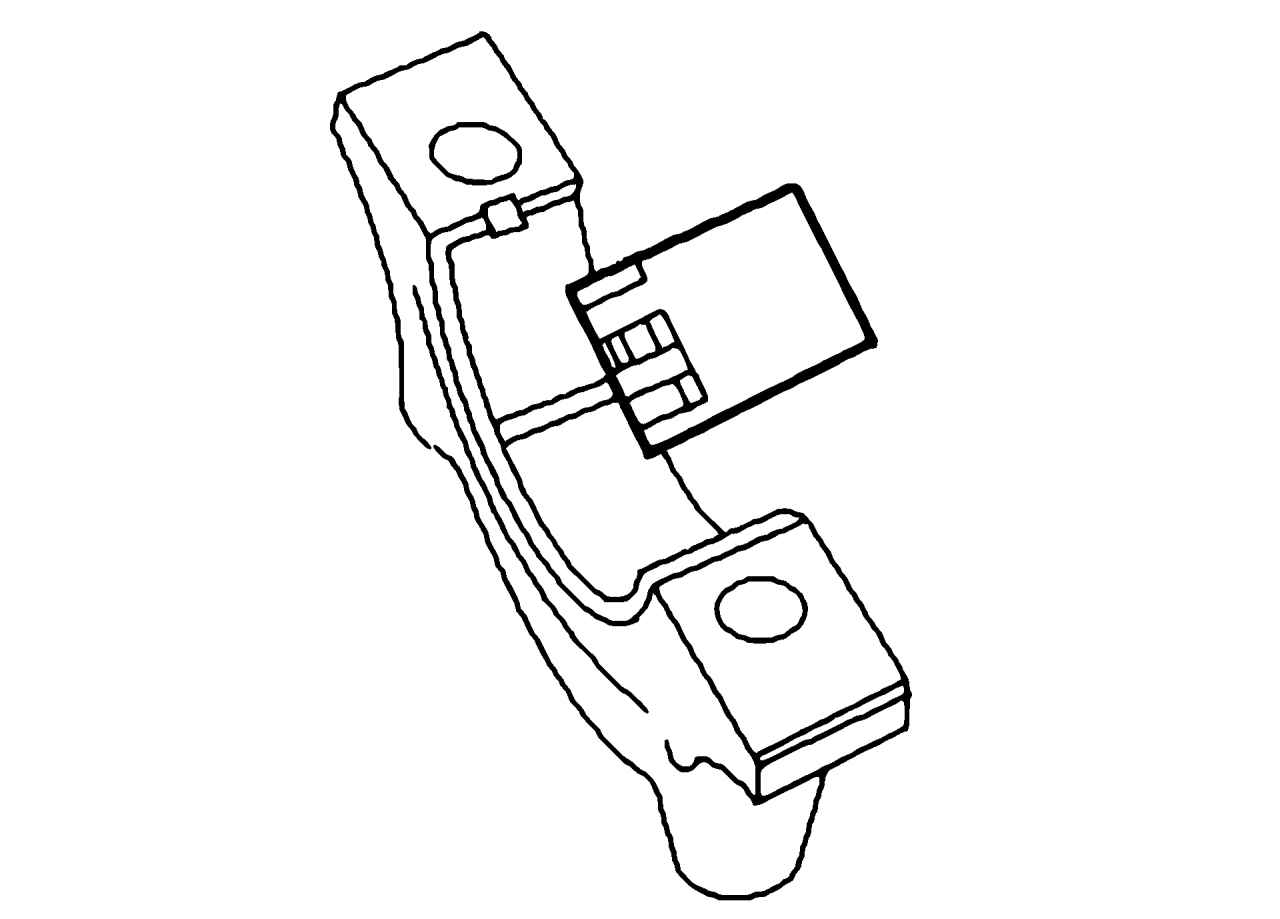

Рис. 159. Измерение радиального зазора в подшипниках распределительного вала

- приложите шаблон к расплющенной нити, ее ширина будет соответствовать величине зазора (рис. 159); - повторите процесс со всеми другими подшипниками; - при изношенных подшипниках следует заменить целиком головку блока или можно обойтись только заменой распределительного вала.
