2.6.9 Проверка и измерение поршней

2.6.8. Проверка и измерение поршней

Не допускается очищать поршни наждачной бумагой или металлической щеткой. При визуальном осмотре обратите особое внимание на поверхность рубашки поршня, проточки для колец, днище поршня на наличие следов износа и рисок. Поршни и поршневые пальцы являются парными деталями. Для измерения наружного диаметра поршня вам необходим микрометр соответствующего размера. Измерение диаметра производите, поворачивая микрометр на 90°. Поршни, имеющие овальность выше допустимых значений, необходимо заменить.

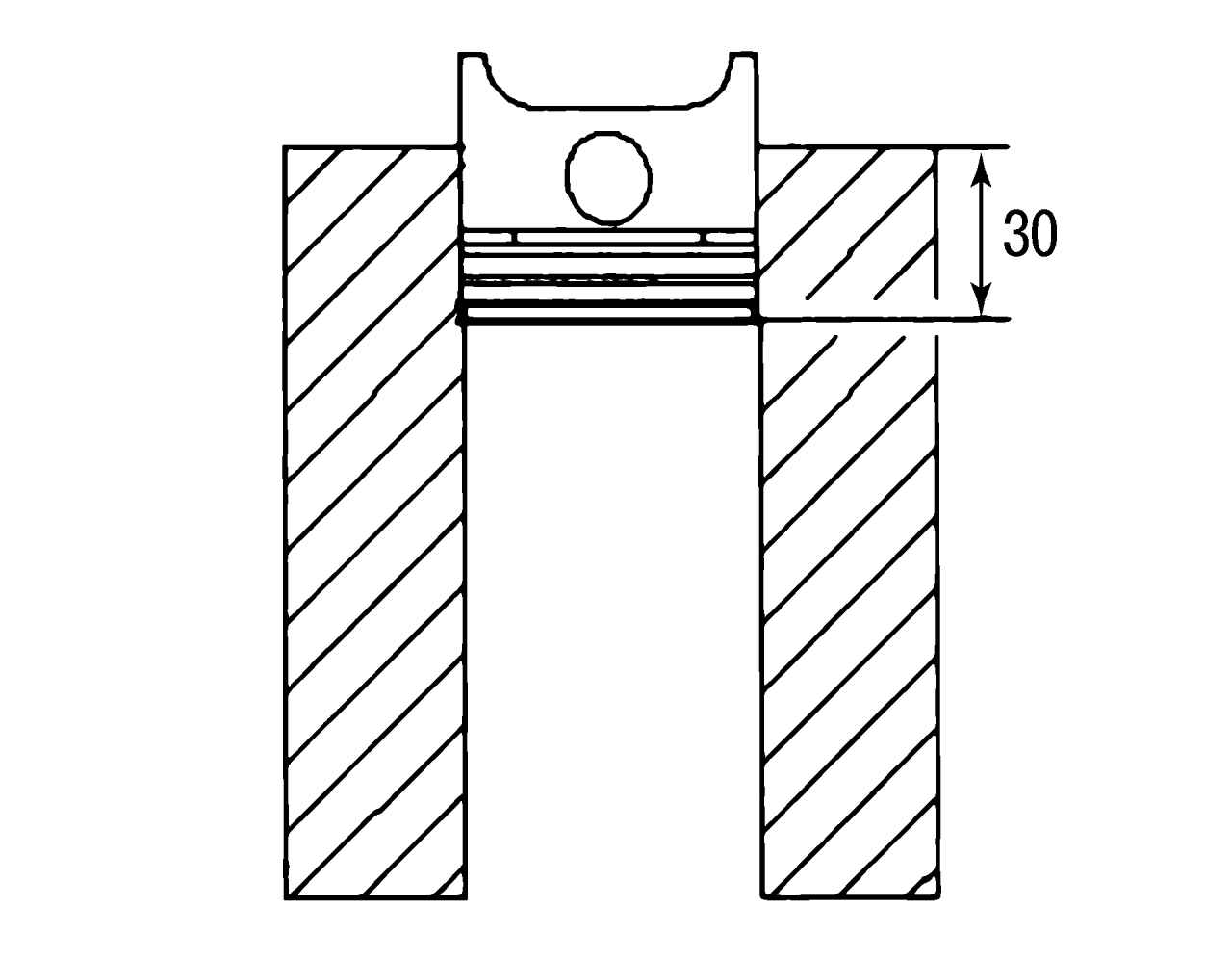

Измерение зазоры в стыке поршневого кольца Рис. 162. Измерение зазоры в стыке поршневого кольца


Зазор в стыке поршневого кольца измеряйте с помощью измерительного щупа. Для этого поставьте отдельно поршневое кольцо на глубину примерно 30 мм в цилиндр и измерьте зазор с помощью щупа (рис. 162).

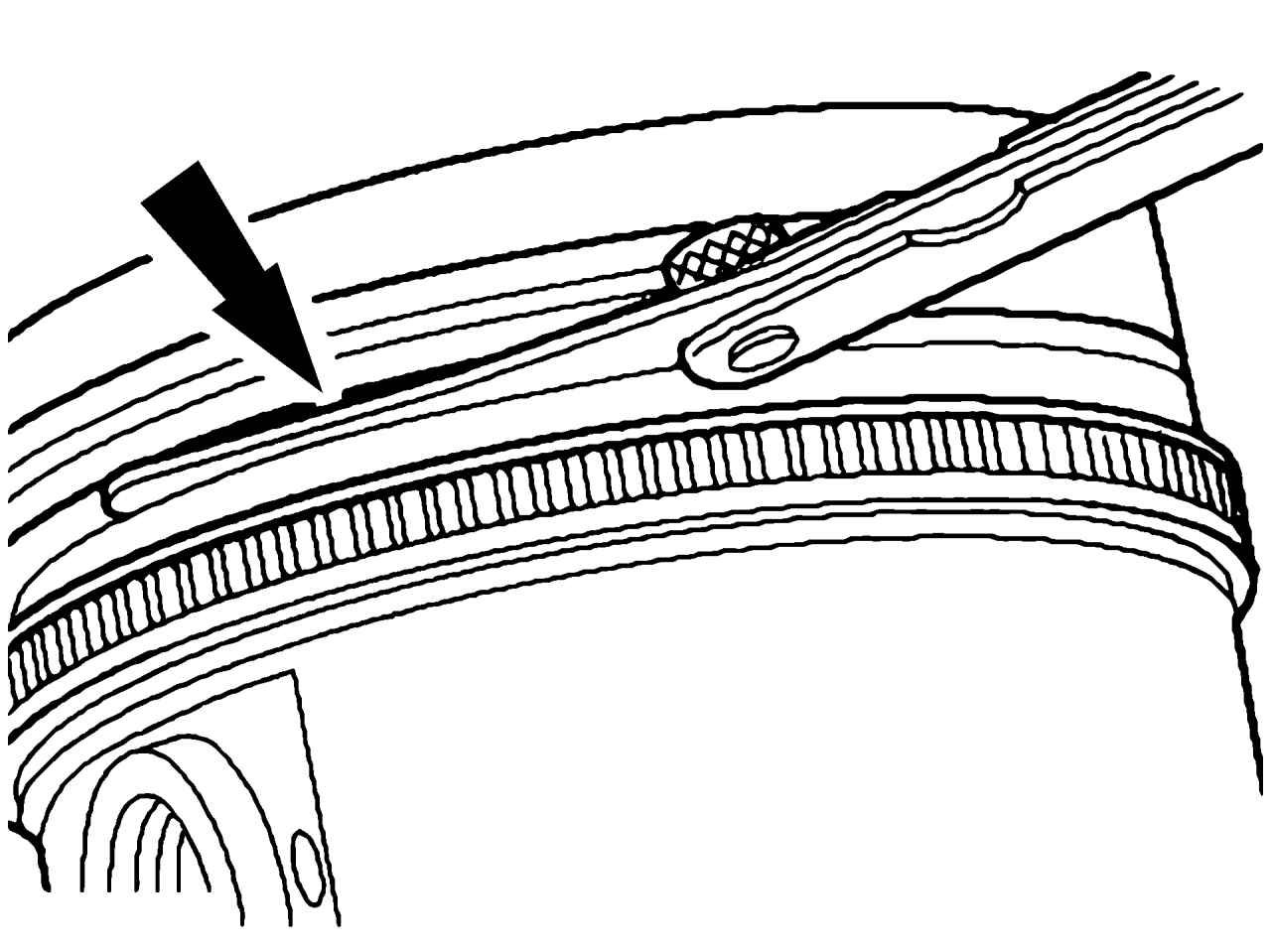

Измерение зазора поршневых колец по высоте Рис. 163. Измерение зазора поршневых колец по высоте


Зазор по высоте на установленных поршневых кольцах измеряется щупом (рис. 163).
